普通双电动机吸油烟机电路
图4-16所示是一种典型的普通双电机吸油烟机电路。该电路的核心元器件是电动机M1、M2，运转电容C1、C2，辅助元器件是琴键开关(组合开关)S，熔丝管FU1～FU3，指示灯EL。
图4-16 普通双电机吸油烟机电路
按下琴键开关S内的照明灯按键，照明灯EL的供电回路被接通，EL开始发光;按下左风道键或右风道键，接通左风道风机M1或右风道风机M2的供电回路，在运转电容C1或C2的配合下M1或M2开始运转，进行排污;当按下双风道按键时，M1和M2同时转动进行抽油烟;当按下停止键后，各按键自动复位，照明灯熄灭，电动机停转，整机停止工作，进入关机状态。
FU1是普通熔丝管，当电动机或运转电容发生短路引起大电流时，FU1过电流熔断，实现过电流保护。
FU2、FU3是温度型熔丝管。当M1、M2或其运转电容异常使它的表面温度升高并达到85℃时，FU3或FU2熔断，切断电动机供电线路，以免扩大故障，实现过热保护。
普通单电动机型吸油烟机电路
下面以方邦CXW-160-136型吸油烟机电路为例，介绍普通单电机型吸油烟机电路的识图方法。该电路的核心元器件是可变速电动机、启动电容，辅助元器件是照明灯、功能开关，如图4-17所示。

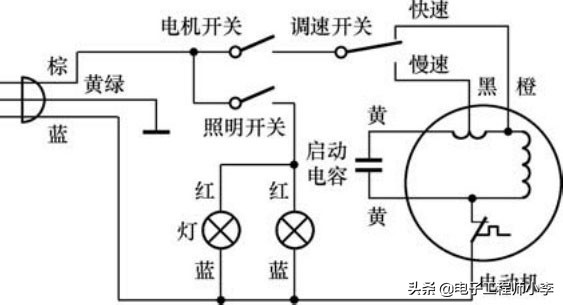

图4-17 方邦CXW-160-136型吸油烟机电路
1.吸油烟电路
在油烟较少时，按下慢速按键，市电电压通过慢速键的触点为电动机的慢速供电端子供电，电动机在启动电容(运行电容)的配合下低速运转，将油烟排到室外。当油烟较多时按下快速按键，市电电压通过快速键的触点为电动机的快速供电端子供电，电动机在启动电容的配合下高速运转，将油烟快速排到室外。风扇电动机运转时，按一下电动机开关键，电动机开关键断开，电动机失去供电而停转。
2.照明灯电路
按下照明开关键，照明灯的供电回路被接通，照明灯获得供电后被点亮。
3.过热保护电路
电动机内置了热保护器。当电动机或运行电容发生短路产生大电流，使电动机表面的温度升高，被热保护器识别后动作，它的触点断开，实现过热保护功能。
电脑控制型抽油烟机电路
下面以华帝CXW-200-204E型吸油烟机电路为例，介绍电脑控制型吸油烟机电路的识图方法。该电路由电源电路、微处理器电路、风扇电机及其供电电路、照明灯及其供电电路构成，如图4-18所示。
1.电源电路
电源电路的核心元器件是变压器T、整流管VD1～VD4、稳压器IC2、电容C5～C7。
将电源插头插入市电插座后，220V市电电压一路经继电器K1～K3为风扇电机、照明灯(图中未画出)供电;另一路通过电源变压器T降压输出11V左右的(与市电高低有关)交流电压。该电压经VD1～VD4构成的桥式整流器进行整流，通过C6滤波产生12V直流电压。12V电压不仅为K1～K3的线圈供电，而且通过三端稳压器78L05稳压产生5V直流电压。5V电压通过C4、C5、C7滤波后，为微处理器IC2(HA48R05A-1)、蜂鸣器供电。
RV是压敏电阻。市电电压正常时RV相当于开路，不影响电路的工作;一旦市电电压升高，它的峰值电压超过 470V 后 RV 击穿，使空气开关跳闸或熔断器熔断，以免电源电路等元器件过压损坏，实现市电过压保护。
2.微处理器电路
微处理器电路核心元器件是微处理器IC2(HA48R05A-1)、晶振B，辅助元器件是蜂鸣器、操作键等。
(1)微处理器工作条件
供电和复位：5V电压经电容C7、C5滤波后加到微处理器IC2的供电端 12 脚为它供电。同时，5V电压还作为复位信号加到IC2的 11 脚，使它内部的存储器、寄存器等电路复位后开始工作。

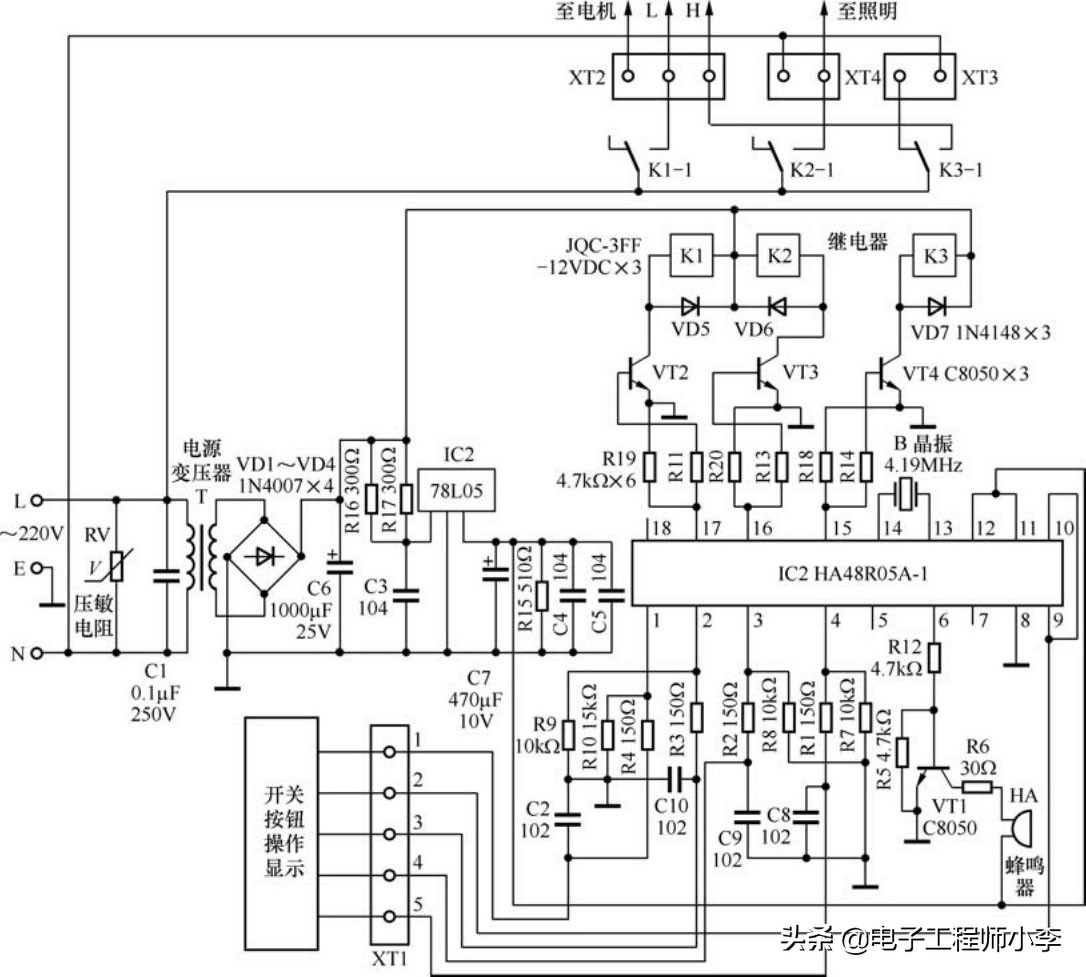

图4-18 华帝CXW-200-204E型吸油烟机电路
时钟振荡：IC2得到供电后，它内部的振荡器与 13、 14 脚外接的晶振B通过振荡产生4.19MHz的时钟信号，该信号经分频后协调各部位的工作，并作为IC2输出各种控制信号的基准脉冲源。
(2)按键及显示
微处理器IC2的①～④、⑨脚外接操作键和指示灯电路，按压操作键时，IC2的①～④、⑨脚输入控制信号，被它识别后，就可以控制该机进入用户需要的工作状态。
(3)蜂鸣器控制
微处理器IC2的⑥是蜂鸣器驱动信号输出端。每次进行操作时，它的⑥脚就会输出蜂鸣器驱动信号。该信号通过R12限流，再经VT1倒相放大，驱动蜂鸣器HA鸣叫，提醒用户吸油烟机已收到操作信号，并且此次控制有效。
3.照明灯电路
照明灯电路的核心元器件是照明灯(图中未画出)、微处理器IC2、照明灯操作键、继电器K2。
按照明灯控制键被IC2识别后，它从 16 脚输出的高电平控制电压经R13限流，再经激励管VT3倒相放大，为继电器K2的线圈供电，使K2内的触点闭合，接通照明灯的供电回路，使其发光。
VD6是保护VT2而设置的钳位二极管。在VT2截止瞬间，将K2的线圈产生的尖峰电压泄放到12V电源，以免VT2过压损坏，实现过压保护。
4.电机电路
该机电机电路的核心元件是微处理器 IC2、继电器 K1、K3 及其驱动电路、电机(采用的是电容运行电机，在图中未画出)，辅助器件是电机风速操作键，电机风速操作键具有互锁功能。
按高风速操作键被IC2识别后，它的 17 脚输出低电平控制信号， 15 脚输出高电平控制信号。 17 脚为低电平时VT2截止，继电器K1不能为电机的低速端子供电。而 15 脚输出的高电平控制电压通过R14限流，使VT4导通，为继电器K3的线圈提供导通电流，使它内部的触点闭合，为电机的高速端子供电，电机在运行电容的配合下高速运转。
按低风速操作键被IC2识别后，它的 17 脚输出高电平控制信号， 15 脚输出低电平控制信号。 15 脚为低电平时VT4截止，继电器K3不能为电机的高速端子供电。而 17 脚输出的高电平控制电压通过R11限流，使VT2导通，为继电器K1的线圈提供导通电流，使它内部的触点闭合，为电机的低速端子供电，电机在运行电容的配合下低速运转。
二极管VD5、VD7是钳位二极管，它的作用是在VT2、VT4截止瞬间，将K1、K3的线圈产生的最高电压钳位到12.5V，以免VT2、VT4过压损坏。
